低壓燈帶恒流驅動ICSM15101T低成本應用方案替換亞成微
LED低壓燈帶恒流驅動ICSM15101T是輸出電流可調、高性價比的單通道LED恒流驅動芯片
，具有寬電壓范圍輸入、低閾值電壓開啟特點。解決因電源電壓衰減造成的LED燈帶亮
度不一致問題。
SM15101T內置內部電源啟動模塊、電壓基準模塊、輸出電流設置和驅動模塊。
SM15101T輸出電流默認20mA、也可通過外置REXT電阻調至20~120mA。芯片輸出電流精
度高、且恒流值不隨OUT端口電壓波動而變化。同時芯片輸出電流具有負溫度特性，來
保護LED 不受極端電壓和電流的熱控制，提高實際應用的可靠性。
SM15101T是一款即插即亮的產品，外圍極為簡單、可做級聯應用、擴流應用及并聯應用
，應用極為靈活。
LED低壓燈帶恒流驅動ICSM15101T特點：
輸入電源電壓：2~40Vdc
輸出電流范圍：
REXT 懸空，IOUT=20mA；
REXT 外接電阻，IOUT=20~120mA 可調
OUT 端口耐壓：36V
輸出電流精度：±10%
REXT 電阻外置，電流可調

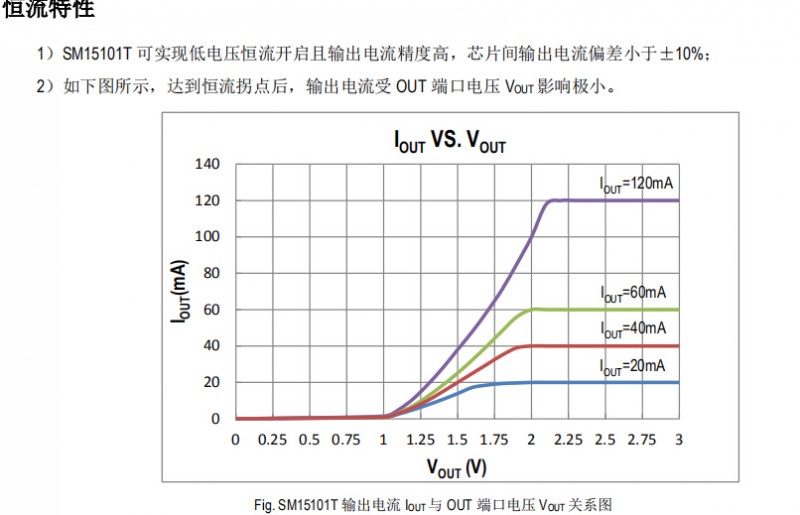

恒流拐點電壓低： 20mA@VOUT_S=2.0V； 40mA@VOUT_S=2.0V；
60mA@VOUT_S=2.1V120mA@VOUT_S=2.2V；
輸出電流負溫度特性
線路簡單、應用靈活，成本低

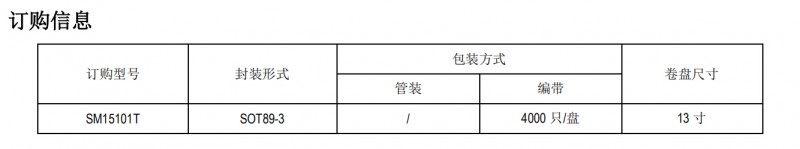

封裝形式：SOT89-3
LED低壓燈帶恒流驅動ICSM15101T應用:
模組、軟燈帶
室內外裝飾、汽車裝飾
LED低壓燈帶恒流驅動ICSM15101T：
注 1：最大輸出功率受限于芯片結溫，最大極限值是指超出該工作范圍，芯片有可能損
壞。在極限參數范圍內工作，器件功能正常， 但并不完全保證滿足個別性能指標。
注 2：RθJA 在 TA=25°C 自然對流下根據 JEDEC JESD51 熱測量標準在單層導熱試
驗板上測量。
注 3：溫度升高最大功耗一定會減小，這也是由 TJMAX，RθJA 和環境溫度 TA 所決定
的。最大允許功耗為 PD = (TJMAX-TA)/ RθJA 或是極限范圍給出的數值中比較低的
那個值。
LED低壓燈帶恒流驅動ICSM15101T：

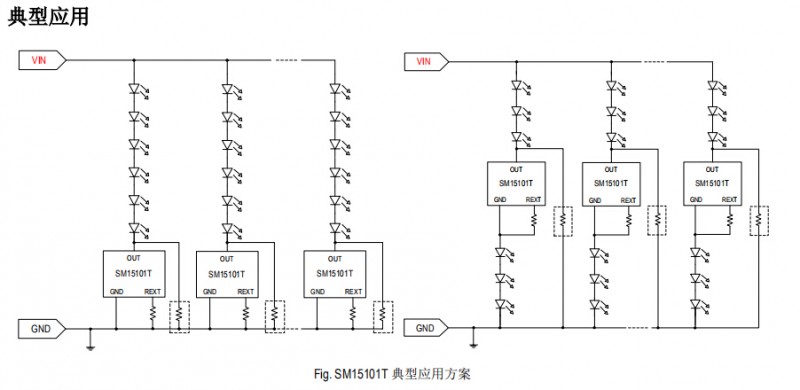

其中 NLED 表示串接的 LED 數量；VOUT 表示 SM15101T 的端口電壓（VOUT 應高于
IOUT 恒流拐點電壓）；VLED 表示 LED
工作壓降；
SM15101T 芯片可以串接在燈串中任意位置，應用極為靈活。

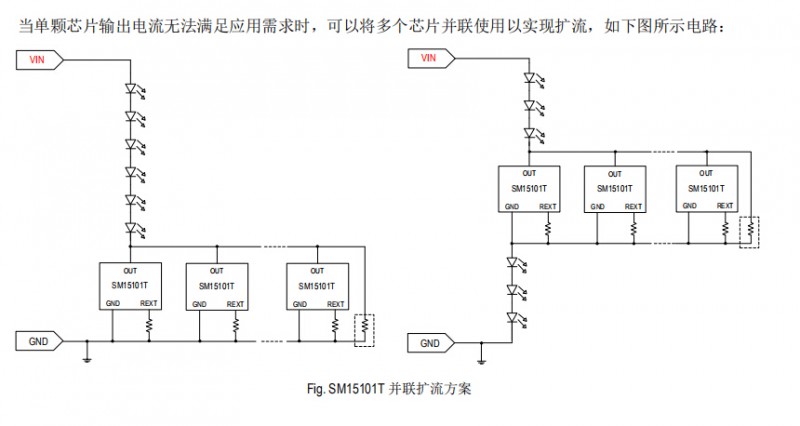

LED低壓燈帶恒流驅動ICSM15101T當單顆芯片輸出電流無法滿足應用需求時，可以將多
個芯片并聯使用以實現擴流，如下圖所示電路
LED低壓燈帶恒流驅動ICSM15101T：
注 4：電氣工作參數定義了器件在工作范圍內并且在保證特定性能指標的測試條件下的
直流和交流電參數。對于未給定上下限值的參數，該規范不予保證其精度，但其典型值
合理反映了器件性能。
注 5：規格書的最小、最大參數范圍由測試保證，典型值由設計、測試或統計分析保證
。
